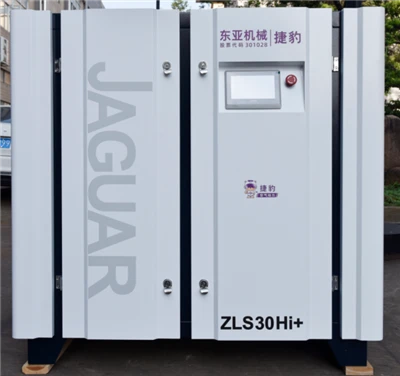

JAGUAR VIJAČNI ZRAČNI KOMPRESOR HI+
Super prvorazredna-energetska učinkovitost in vodilna zmogljivost
Predstavitev izdelka:
Rotor kompresorja ima Jaguarjev edinstven dizajn za zanesljivost, učinkovitost in tiho delovanje.
Opremljen s IE5 variabilno{1}}frekvenčnim ultra{2}}visoko učinkovitim tekočinsko-hlajenim motorjem z optimizirano elektromagnetno zasnovo za večjo učinkovitost.
Koaksialni pogon, kompaktna struktura, manjši tloris.
Dvo-stopenjska kompresija z-stopenjskim hlajenjem za visoko učinkovitost in varčevanje z energijo.
Neodvisno vgrajeno-ločevanje-zraka{1}}vode, stopnja odstranjevanja vlage do 99 %, zmanjšanje obremenitve po-obdelavi.
Stabilna kakovost zraka in enostavno vzdrževanje separatorja olja.
Standardna komunikacija 4G IoT in 485 za daljinsko inteligentno upravljanje, vključno s časovnikom za zagon/ustavitev.
Vse-nove zračne enote serije TSH
Dvo-stopenjska kompresijska struktura z Jaguarjevim edinstveno zasnovanim rotorjem in med-stopenjskim hlajenjem zagotavlja energijsko učinkovitost, ki presega standarde stopnje 1. Zobniški prenos med prvo in drugo stopnjo omogoča, da oba rotorja delujeta pri svoji optimalni linearni hitrosti za večjo učinkovitost.
IE5 Ultra-Hlajen motor s tekočino-visoko učinkovitim trajnim magnetom s spremenljivo frekvenco
Jaguarjeva popolnoma-nova serija XS 2i je opremljena s IE5 ultra{3}}visoko učinkovitim tekočinsko-hlajenim motorjem s trajnim magnetom in spremenljivo frekvenco. Optimizirana elektromagnetna zasnova močno izboljša učinkovitost motorja, zmanjša obratovalne stroške in varčuje z energijo za uporabnike. V primerjavi z običajnimi asinhronimi motorji ima ultra-visoko učinkovitost IE5, kompaktno strukturo, majhno velikost in majhno težo.
Poseben IoT krmilnik in zaslon vse-v-enem
7-palčni HD barvni zaslon na dotik z uporabniku-prijaznim vmesnikom za preprosto poizvedovanje in nastavitev parametrov. Vgrajen IoT modul in komunikacija 485 podpirata nadgradljive IoT funkcije, kar omogoča daljinsko inteligentno upravljanje, kot je časovnik za zagon/ustavitev zračnega kompresorja.
| Parameter | Enota | ZLS10Hi+ | ZLS15Hi+ | ZLS20Hi+ | ZLS30Hi+ | ZLS40Hi+ | ZLS50Hi+ | ZLS60Hi+ | ZLS75Hi+ |
| Največji izpodriv zraka/izpustni tlak (m³/min) | 0,6 MPa | 1.85 | 2.8 | 3.5 | 4.7 | 6.5 | 7.8 | 9.5 | 12.7 |
| 0,7 MPa | 1.73 | 2.6 | 3.3 | 4.4 | 6 | 7.3 | 8.8 | 11.9 | |
| 0,8 MPa | 1.6 | 2.4 | 3.0 | 4.2 | 5.6 | 6.8 | 8.2 | 11.0 | |
| 1,0 MPa | 1.3 | 1.9 | 2.6 | 3.6 | 5.1 | 5.9 | 7.2 | 9.6 | |
| 1,25 MPa | 1.1 | 1.5 | 2.1 | 3.1 | 4.2 | 5.1 | 6.4 | 8.0 | |
| 1,50 MPa | 0.85 | 1.3 | 1.7 | 2.7 | 3.7 | 4.5 | / | / | |
| Način delovanja hladilnika | Zračno/vodno hlajenje | ||||||||
| Temperatura izpusta | stopnja | Zračno hlajenje Manj kot ali enako temperaturi okolja +10 stopinj, vodno hlajenje Manj kot ali enako 40 stopinj | |||||||
| Količina mazalnega olja | L | 11 | 11 | 12 | 12 | 22 | 22 | 25 | 48 |
| Hrup | dB(A) | 61±2 | 61±2 | 62±2 | 64±2 | 64±2 | 64±2 | 65±2 | 65±2 |
| Moč motorja - | kW/KM | 7.5/10 | 11/15 | 15/20 | 22/30 | 30/40 | 37/50 | 45/60 | 55/75 |
| Motor - Način zagona | Zagon VSD | ||||||||
| Napetost motorja - | 220V/380V/415V 50Hz/60Hz | ||||||||
| Dimenzija - Dolžina | mm | 1050 | 1050 | 1050 | 1350 | 1470 | 1500 | 1550 | 1800 |
| Dimenzija - širina | mm | 800 | 920 | 920 | 1000 | 1000 | 1050 | 1150 | 1250 |
| Dimenzija - Višina | mm | 1100 | 1150 | 1150 | 1290 | 1350 | 1400 | 1460 | 1480 |
| Teža | kg | 348 | 368 | 458 | 575 | 640 | 828 | 1050 | 1190 |
| Premer izhoda zraka | palec | 1" | 1-1/4" | 1-1/4" | 1-1/4" | 1-1/2" | 1-1/2" | 1-1/2" | 2" |
| Standard učinkovitosti |
GB/T 19153-2019 Prvi razred |
||||||||
| Parameter | Enota | ZLS100Hi+ | ZLS125Hi+ | ZLS150Hi+ | ZLS175Hi+ | ZLS200Hi+ | ZLS275Hi+ | ZLS350Hi+ |
| Največji izpodriv zraka/izpustni tlak (m³/min) | 0,6 MPa | 16.8 | 20.37 | 25.6 | 28.0 | 34.8 | 41.8 | 48.6 |
| 0,7 MPa | 15.6 | 19.0 | 23.8 | 26.8 | 32.4 | 38.9 | 45.2 | |
| 0,8 MPa | 14.49 | 17.6 | 22.1 | 24.9 | 30.1 | 36.17 | 42.3 | |
| 1,0 MPa | 12.6 | 14.1 | 20.6 | 23.2 | 26.8 | 32.4 | 38.4 | |
| 1,25 MPa | 10.9 | 12.8 | 16.8 | 19.3 | 21.8 | 27.6 | 34.3 | |
| 1,50 MPa | / | / | / | / | / | / | / | |
| Način delovanja hladilnika | Zračno/vodno hlajenje | |||||||
| Temperatura izpusta | stopnja | Zračno hlajenje Manj kot ali enako temperaturi okolja +10 stopinj, vodno hlajenje Manj kot ali enako 40 stopinj | ||||||
| Količina mazalnega olja | L | 53 | 60 | 70 | 94 | 94 | 150 | 185 |
| Hrup | dB(A) | 66±2 | 66±2 | 67±2 | 67±2 | 70±2 | 80±2 | 82±2 |
| Moč motorja - | kW/KM | 75/100 | 90/125 | 110/150 | 132/175 | 160/200 | 200/275 | 250/350 |
| Motor - Način zagona | Zagon VSD | |||||||
| Napetost motorja - | 220V/380V/415V 50Hz/60Hz | |||||||
| Dimenzija - Dolžina | mm | 1950 | 1900 | 2590 | 3100 | 3100 | 3600 | 3950 |
| Dimenzija - širina | mm | 1400 | 1450 | 1750 | 1900 | 1900 | 2100 | 2300 |
| Dimenzija - Višina | mm | 1600 | 1630 | 1920 | 2050 | 2050 | 2050 | 2200 |
| Teža | kg | 1300 | 1500 | 2400 | 3500 | 3700 | 6500 | 7900 |
| Premer izhoda zraka | palec | 2" | 2" | DN65 | DN80 | DN80 | DN100 | DN100 |
| Standard učinkovitosti | GB/T 19153-2019 Prvi razred | |||||||
